Laseren en graveren

Workflow voor het laseren.

  1. Start het toestel via de klop bovenaan-achteraan links. De afzuiging zal gelijktijdig opstarten. De snijplaat waarop het materiaal gelegd moet worden zal zakken naar de laagste stand. Wacht tot dit gebeurd is.
  2. Leg het plaatmateriaal in de machine op de gewenste plaats.
  3. Focus de lens met het juiste tooltje (vraag de eerste keer uitleg of laat dit voordoen).
  4. Open de tekening met het gewenste programma

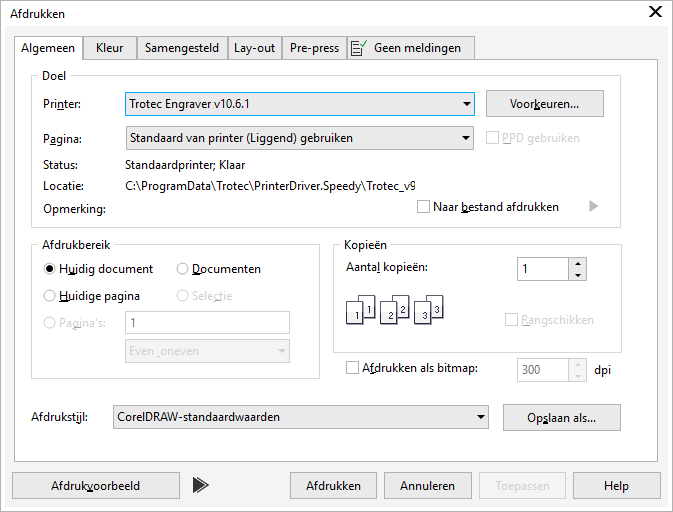

  5. Print de tekening op de printer Trotec Engraver. Vergeet daarbij niet de juiste instellingen te selecteren bij voorkeuren.
  6. Print de laseropdracht.
  7. De Jobcontrol software zal starten. Plaats je tekening op de gewenste plaats in het werkvlak en druk op de knop om het afdrukken te starten (play knop)
  8. De machine zal nu de plaat graveren en/of snijden.

Instellingen voor de laser bij specifieke materialen

Dit zijn enkele basis instellingen waarvan je kan vertrekken. Merk op dat ze alleen geldig zijn voor deze Trotec 60W laser!

  • snijden (rode zeer dunne lijn)

    Materiaal Dikte Vermogen (%) Snelheid (%) PPI/Hz
    PMMA (plexi XT) 8mm 100 0.4 5000
    PMMA (plexi XT) 5mm 90 0.6 5000
    PMMA (plexi XT) 2mm 50 1 5000
    MDF 3mm 60 0.75 1000
  • graveren

    Materiaal Dikte Vermogen (%) Snelheid (%) PPI/Hz
    PMMA (plexi XT) - 70 75 1000
    MDF - 70 75 500
